Микрометр является одним из наиболее точных измерительных инструментов, применяемых в машиностроении, приборостроении и других отраслях промышленности. Этот прецизионный прибор позволяет измерять линейные размеры с погрешностью до 2-5 микрометров, что делает его незаменимым при контроле качества деталей и изделий.
В условиях современного производства, где требования к точности постоянно возрастают, правильное использование микрометра становится критически важным навыком для специалистов различных профилей. От точности измерений зависит качество готовой продукции, соответствие техническим требованиям и, в конечном итоге, надежность и безопасность изделий.

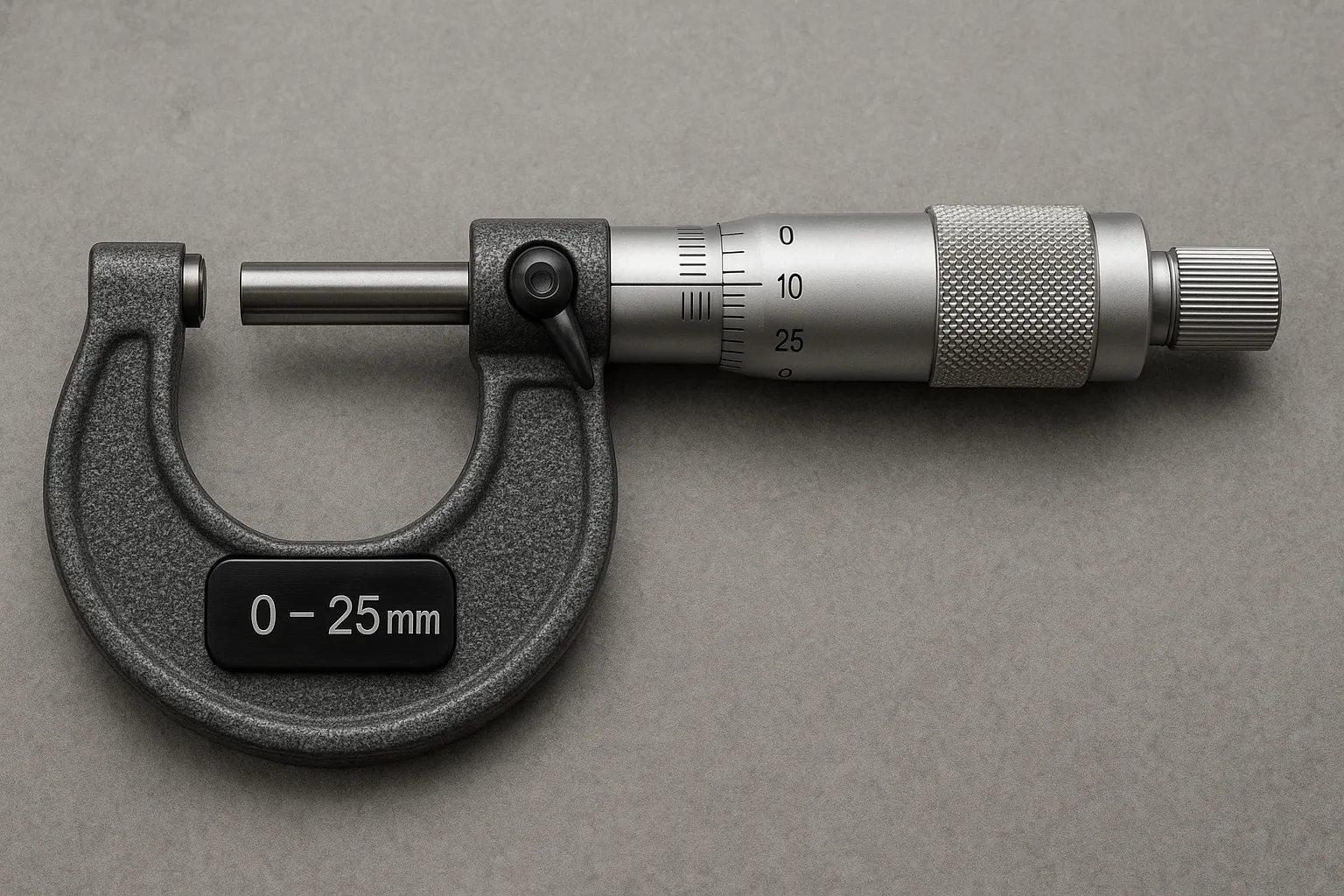

Устройство микрометра
Конструкция микрометра основана на принципе винтовой пары, которая обеспечивает высокую точность измерений. Основными элементами прибора являются:
Основные части микрометра:
- Рама (скоба) — С-образная деталь, обеспечивающая жесткость конструкции
- Пятка (неподвижная губка) — закрепленная измерительная поверхность
- Шпиндель — подвижная измерительная поверхность с резьбой
- Гильза (стебель) — неподвижная часть с основной шкалой
- Барабан — подвижная часть с круговой шкалой
- Трещотка — механизм для обеспечения постоянного измерительного усилия
- Стопор — фиксатор для закрепления показаний
Принцип работы
Микрометрический винт имеет шаг резьбы 0,5 мм, что означает: при повороте барабана на один полный оборот шпиндель перемещается на 0,5 мм. Круговая шкала барабана разделена на 50 делений, поэтому цена одного деления составляет 0,01 мм.
Измерительные поверхности пятки и шпинделя изготавливаются из закаленной стали и тщательно полируются для обеспечения точного контакта с измеряемой деталью. Трещотка предотвращает перетягивание и обеспечивает постоянное измерительное усилие около 5-10 Н.
Виды микрометров
В зависимости от назначения и конструктивных особенностей различают несколько основных типов микрометров:
Гладкие микрометры
Наиболее распространенный тип, предназначенный для измерения наружных размеров деталей. Выпускаются с различными диапазонами измерений: 0-25, 25-50, 50-75 мм и так далее до 500 мм.
Нутромеры микрометрические
Используются для измерения внутренних диаметров отверстий, пазов и других внутренних размеров. Имеют специальную конструкцию измерительных поверхностей для работы в ограниченном пространстве.
Глубиномеры микрометрические
Предназначены для измерения глубины отверстий, пазов, высоты выступов и других размеров в направлении, перпендикулярном поверхности детали.
Листовые микрометры
Специализированные приборы для измерения толщины листового материала, имеют увеличенную глубину зева для работы с крупногабаритными деталями.
Резьбовые микрометры
Оснащены специальными наконечниками для измерения элементов резьбы: среднего диаметра, шага резьбы и других параметров.

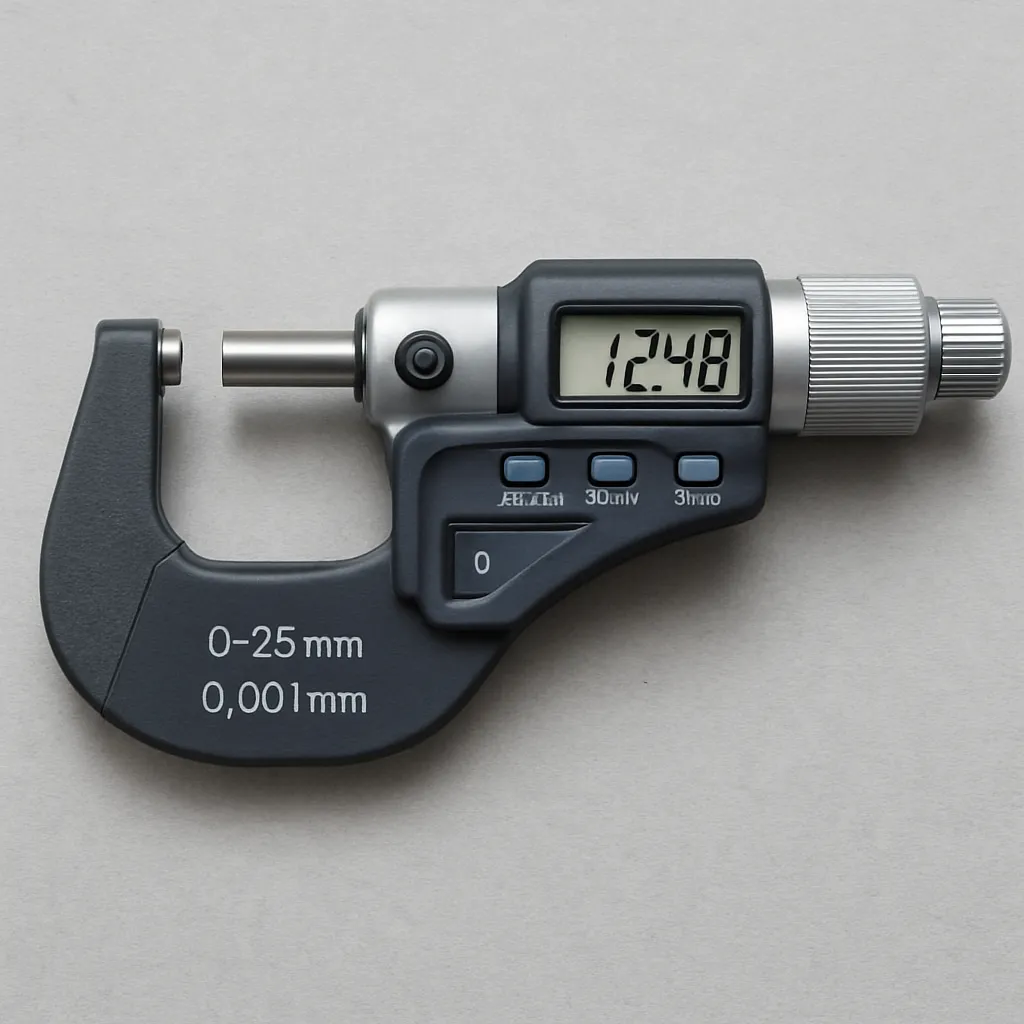

Цифровые микрометры
Современные приборы с электронным отсчетным устройством, обеспечивающие более удобное снятие показаний и возможность передачи данных в системы автоматизированного контроля.
Технические характеристики
| Класс точности | Предел допускаемой погрешности | Область применения |
|---|---|---|
| 1 класс | ±2 мкм | Особо точные измерения |
| 2 класс | ±3 мкм | Точные измерения |
| 3 класс | ±5 мкм | Общие измерения |
Диапазоны измерений стандартных микрометров:
| Тип микрометра | Диапазон измерений | Цена деления |
|---|---|---|
| Гладкий | 0-25, 25-50, до 500 мм | 0,01 мм |
| Нутромер | 50-75, 75-100, до 600 мм | 0,01 мм |
| Глубиномер | 0-25, 0-50, до 150 мм | 0,01 мм |
| Цифровой | 0-25, 25-50, до 300 мм | 0,001 мм |
Рабочая температура для обеспечения заявленной точности составляет 20°C ± 1°C. При других температурах необходимо учитывать температурные поправки.
Подготовка к работе
Перед началом измерений микрометр должен быть подготовлен и настроен:
Проверка нулевого положения
- Тщательно очистите измерительные поверхности от загрязнений
- Сведите измерительные поверхности до контакта
- Проверьте совпадение нулевых отметок на шкалах
- При необходимости произведите корректировку
Настройка микрометра
- Проверьте легкость хода шпинделя
- Убедитесь в отсутствии люфтов и заеданий
- Проверьте работу трещотки
- Убедитесь в четкости показаний шкал
Условия эксплуатации
Для обеспечения точности измерений необходимо соблюдать следующие условия:
- Температура окружающей среды 20°C ± 5°C
- Отсутствие вибраций и ударов
- Защита от загрязнений и влаги
- Стабильное освещение рабочего места
Инструкция по использованию
Пошаговый алгоритм измерений:
- Подготовка прибора
- Проверьте чистоту измерительных поверхностей
- Убедитесь в правильности нулевой установки
- Выберите микрометр с подходящим диапазоном измерений
- Размещение детали
- Расположите деталь между измерительными поверхностями
- Обеспечьте правильную ориентацию измеряемого размера
- Избегайте перекосов и неплотного прилегания
- Выполнение измерения
- Вращайте барабан до легкого контакта с деталью
- Используйте трещотку для окончательного поджима
- Зафиксируйте показания стопором
- Снятие показаний
- Определите количество полных миллиметров по основной шкале
- Прочитайте доли миллиметра по круговой шкале барабана
- Сложите полученные значения
Снятие показаний
Показание микрометра складывается из:
- Целых миллиметров (видны на стебле)
- Половин миллиметра (если видна соответствующая риска)
- Сотых долей миллиметра (по барабану)
Например: если на стебле видно 15 мм, половинная риска открыта, а барабан показывает 23 деления, то размер составляет: 15 + 0,5 + 0,23 = 15,73 мм.
Типичные ошибки при измерении:
- Чрезмерное усилие при зажиме детали
- Измерение при неправильной температуре
- Перекос детали в процессе измерения
- Игнорирование загрязнений на измерительных поверхностях
- Неправильное считывание показаний со шкал
Уход и хранение
Правила эксплуатации:
- Не допускайте ударов и падений прибора
- Избегайте измерения горячих деталей
- Не прикладывайте чрезмерных усилий
- Регулярно очищайте измерительные поверхности
Хранение инструмента:
- Храните в специальном футляре или на подставке
- Обеспечьте защиту от влаги и коррозии
- Оставляйте зазор между измерительными поверхностями
- Периодически смазывайте резьбовые соединения
Поверка и калибровка:
Микрометры подлежат обязательной поверке согласно установленным срокам:
- Для 1 класса точности — 1 раз в год
- Для 2 и 3 класса — 1 раз в 2 года
- После ремонта или при сомнениях в точности
Микрометр остается одним из наиболее важных измерительных инструментов в современном производстве. Правильное понимание его устройства, грамотная эксплуатация и своевременное обслуживание обеспечивают высокую точность измерений и длительный срок службы прибора.
Освоение навыков работы с микрометром является обязательным для специалистов, занимающихся контролем качества, механической обработкой и сборкой точных изделий. Соблюдение изложенных в статье рекомендаций поможет добиться максимальной точности измерений и избежать типичных ошибок в работе.
Список рекомендуемой литературы
- Аристов А.И., Карпов Л.И. «Метрология, стандартизация и сертификация» — М.: Академия, 2020. — 384 с.
- Сергеев А.Г., Латышев М.В. «Метрология, стандартизация и сертификация» — М.: Логос, 2019. — 560 с.
- Димов Ю.В. «Метрология, стандартизация и сертификация» — СПб.: Питер, 2021. — 432 с.
- Радкевич Я.М., Схиртладзе А.Г. «Метрология, стандартизация и сертификация в машиностроении» — М.: Высшая школа, 2020. — 791 с.
- Никифоров А.Д. «Взаимозаменяемость, стандартизация и технические измерения» — М.: Высшая школа, 2019. — 510 с.
- Лифиц И.М. «Стандартизация, метрология и подтверждение соответствия» — М.: КноРус, 2021. — 314 с.
